220V全桥6-10KW淬火熔炼主板

您的当前位置: 首 页 >> 产品中心 >> 单相220V系列

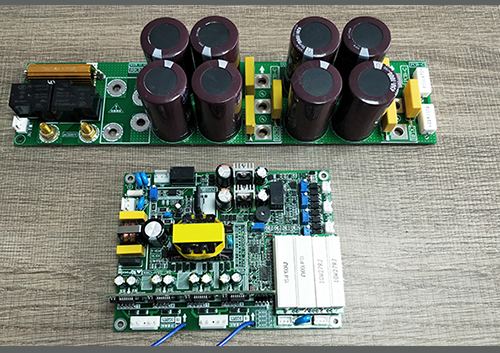

220V全桥6-10KW淬火熔炼主板

  • 所属分类:单相220V系列

  • 点击次数:
  • 发布日期:2019/07/24
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

通用380VAC/5-100KW电磁感应加热控制器介绍

一、产品使用说明:

1、额定电压频率:380VAC   50Hz /60Hz

2、电压适应范围:310VAC-450VAC

3、额定功率:根据工件加温要求

4、工作频率:7.5-20KHz  最佳段8-16KHz

5、安全工作环境温度:-10℃-85℃;

6、工作湿度:≤95%

7、热效率≥95%

8、主板接线端口请看大图标示

9、工作电流:

功率÷380÷1.732=工作电流(允许误差电流±1A)

二、基本性能概述 :

1、软启动功能,安全可靠。

2、缺相保护

3、IGBT过流保护功能

4、输入及输出过流保护

5、IGBT过温保护功能

6、加热线圈短路保护功能

7、加热线圈开路保护功能

8、采用高性能IGBT驱动芯片驱动

9、我司独特的闭环自动频率跟踪锁相控制技术

10、多台电磁加热控制器同时工作互不干扰

11、比传统的电阻式加热节能30%以上,并加热速度快,效率高。

12、应用范围广,工业改造,采暧,熔炼等。

13、质量可靠,故障率低,使用寿命长,我司所有产品保修1年,终生维护

三、产品使用概述:

1.全桥搭桥板15-60KW参数表如下

序号

功率(KW)

输入电流(A)

电感量(uH)

线圈电流(A)

线横截面(mm2)国标

有效长度(m)两边各3米留边引线

保温棉厚度(mm)

1

15

21.5-23.5

330-370

35-40

8-10

65-75

20-25

2

20

29-31

270-310

45-50

10

55-60

20-25

3

25

36.5-38.5

230-260

50-60

16

50-55

20-25

4

30

44-46

190-220

60-70

20

55-60

20-25

5

40

59-61

170-200

70-100

25

50-55

20-25

6

50

74-76

150-180

110-140

25

45-50

20-25

7

60

89-91

130-160

120-150

35

40-45

20-25

2.半桥搭桥板15-30KW参数表如下

序号

功率(KW)

输入电流(A)

电感量(uH)

线圈电流(A)

线横截面(mm2)国标

有效长度(m)两边各3米留边引线

保温棉厚度(mm)

1

15

21.5-23.5

120-150

50-60

16

30-35

20-25

2

20

29-31

100-110

60-70

20

25-30

20-25

3

25

36.5-38.5

80-90

70-80

25

20-25

20-25

4

30

44-46

60-70

90-100

30

20-25

20-25

3.半桥一体板15W参数表如下

序号

功率(KW)

输入电流(A)

电感量(uH)

线圈电流(A)

线横截面(mm2)国标

有效长度(m)两边各3米留边引线

保温棉厚度(mm)

1

15

21.5-23.5

120-150

50-60

16

30-35

20-25

4.半桥一体板10KW参数表如下

序号

功率(KW)

输入电流(A)

电感量(uH)

线圈电流(A)

线横截面(mm2)国标

有效长度(m)两边各3米留边引线

保温棉厚度(mm)

1

10

14-16

150-180

40-50

10

25-30

25

5.半桥单管一体板5KW-8KW参数表如下

序号

功率(KW)

输入电流(A)

电感量(uH)

线圈电流(A)

线横截面(mm2)国标

有效长度(m)两边各3米留边引线

保温棉厚度(mm)

1

5

6.5-8.5

250-300

20-30

6

45-55

20

2

8

11-13

200-250

25-35

8-10

35-45

20

注意:要求所有电磁加热机芯都工作在弱感区。以上电感量仅为参考,具体要求根据实际功率调试为准,通过调整谐振电容及增减线圈匝数达到最佳工作状态,加热温度要求高的感量适当减小,工作频率在7.5-17KHz范围内。(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)(特殊材料要特殊调试并与我司沟通)

四、名成电磁加热控制器工作状态

为了方便操作,所有显示板功能键统一

1.参数设置依次顺序

长按+号键3秒进入设置界面如下(按确认键循环移位,功能键设定下一项,按+或-键参数调节)设定好参数后重新上电开机

① 代码P(功率设定)

② 代码C(IGBT高低温报警,设定可调温度30-79℃)

③ 代码T(线圈高低温报警,设定可调温度0-140℃)采暧机型

④ 代码EE(锁相使能报警设定EE=0是21KHZ生效,EE=1是20KHZ生效,EE=2是18KHZ生效,EE=3是16KHZ生效)

⑤ 代码E2(输入电压报警选择E2=0取消,E2=1生效)

⑥ 代码EC(频率超高报警选择EC=0取消,EC=1生效)

⑦ 代码TC(线圈高低温报警选择TC=0取消,TC=1生效) 采暧机型

⑧ 代码PC(PID调功选择,通用0-5V,4-20MA,电位器无极调功。PC=0取消,PC=1生效)

2.各项功能代码依次顺序

① 代码A(工作电流)

② 代码F(工作频率)

③ 代码U(工作电压)

④ 代码C(IGBT工作温度)

⑤ 代码T(感应线圈工作温度)

⑥ 代码PASS(已谐振锁相)

⑦ 代码UNPA(没谐振锁相)

⑧ 代码P(当前使用功率)

3.故障代码

“-E1-”:输出互感器接反,接触不良或漏插;
“-E2-”:欠压保护或缺相(低于310V);
“-E3-”:线圈探头开路或没插;
“-E4-”:IGBT超温保护或探头短路;
“-E5-”:IGBT低温保护-10℃或探头开路;
“-E6-”:IGBT过流保护;
“-E8-”:输入过流保护或霍尔传感器连接不良;
“-EA-”:感应线圈超温或探头短路;

五,待机状态下:

1.通电待机---控制板上电源指示灯亮.

2.通电待机---风机运行一分钟

3.按功能键可查看电压,默认功率,IGBT温度,(用于采暧的可查看线圈温度)

六,开机状态下:

1.开机---控制板上电源指示灯亮.

2.风机运行一直工作

3. 按功能键可查看电压,使用功率,IGBT温度,感应线圈温度,频率,工作电流,锁相状态,(用于采暧的可查看线圈温度)

七,机芯运行状况与调试详解:

工作状况有两种显示,代码PASS(已谐振锁相) ,代码UNPA(没谐振锁相) 如果机芯工作在“PASS”状态表示系统已找到谐振点或正处在谐振状态,此时应该断电关机,再将线圈减少2-3圈,让机芯工作在弱感区,然后开机运行查看显示会由PASS变为UNPA,这种工作状况是最佳的 。每台机芯都要这么调试,先让它谐振再减少线圈。这样的好处,IGBT发热小,开关损耗小,电容电感基本成电阻性。同一加热负载多台机芯同时动行,每组线圈之间的间距须大于150MM以上。

八,使用维护:

1、主机要定期除尘,一般1个月除一次,可用软毛刷或高压气枪除尘,以保证仪器内部良好的通风环境。

2、如使用环境是带有腐蚀性气体的地方须喷上绝缘清漆。或者用其它的绝缘防腐材料。

3、要定期查看机芯各项参数是否工作正常

九,采购及售后:

联系人:张垂印

联系电话:13318857533,020-62812663,020-62812683

地址:广州科学城香山路17号优宝科技园B座6楼
