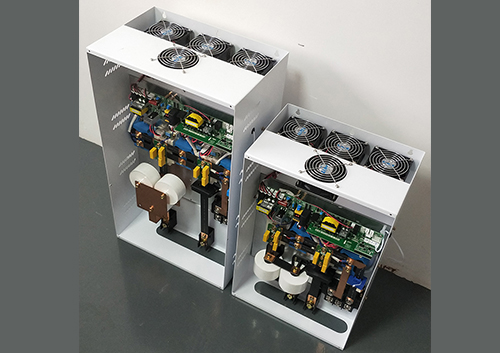

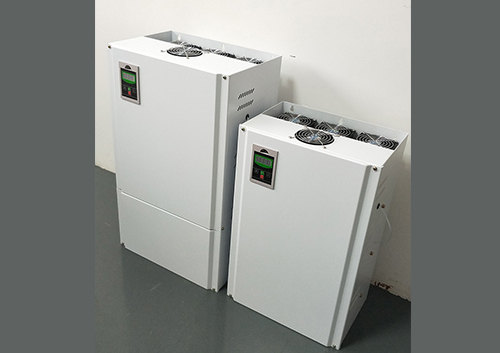

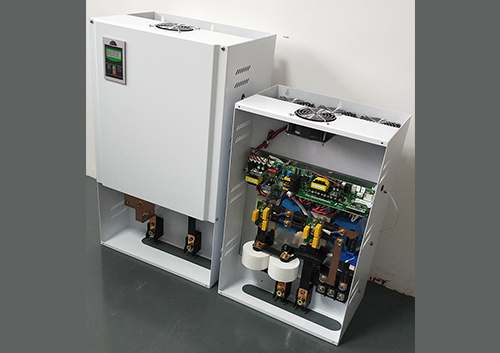

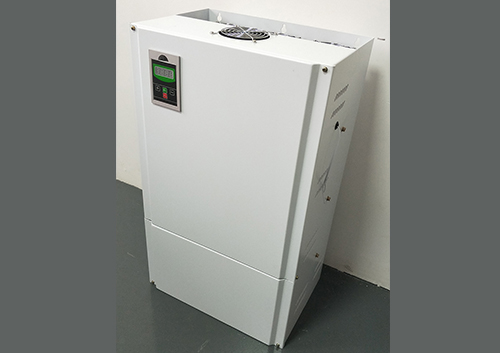

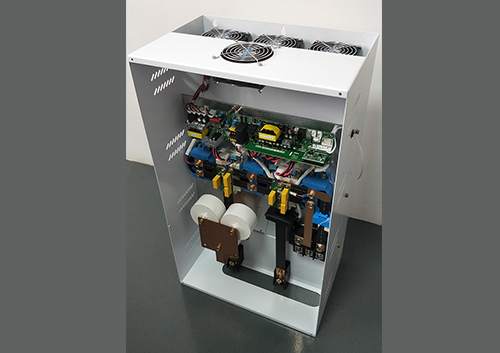

通用380VAC/5-100KW电磁感应加热控制器介绍
一、产品使用说明:
1、额定电压频率:380VAC 50Hz /60Hz
2、电压适应范围:310VAC-450VAC
3、额定功率:根据工件加温要求
4、工作频率:7.5-20KHz 最佳段8-16KHz
5、安全工作环境温度:-10℃-85℃;
6、工作湿度:≤95%
7、热效率≥95%

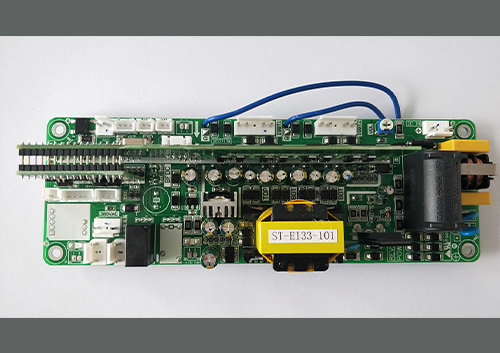

8、主板接线端口请看大图标示
9、工作电流:
功率÷380÷1.732=工作电流(允许误差电流±1A)
二、基本性能概述 :
1、软启动功能,安全可靠。
2、缺相保护
3、IGBT过流保护功能
4、输入及输出过流保护
5、IGBT过温保护功能
6、加热线圈短路保护功能
7、加热线圈开路保护功能
8、采用高性能IGBT驱动芯片驱动
9、我司独特的闭环自动频率跟踪锁相控制技术
10、多台电磁加热控制器同时工作互不干扰
11、比传统的电阻式加热节能30%以上,并加热速度快,效率高。
12、应用范围广,工业改造,采暧,熔炼等。
13、质量可靠,故障率低,使用寿命长,我司所有产品保修1年,终生维护
三、产品使用概述:
1.全桥搭桥板15-60KW参数表如下
序号 | 功率(KW) | 输入电流(A) | 电感量(uH) | 线圈电流(A) | 线横截面(mm2)国标 | 有效长度(m)两边各3米留边引线 | 保温棉厚度(mm) |
1 | 15 | 21.5-23.5 | 330-370 | 35-40 | 8-10 | 65-75 | 20-25 |
2 | 20 | 29-31 | 270-310 | 45-50 | 10 | 55-60 | 20-25 |
3 | 25 | 36.5-38.5 | 230-260 | 50-60 | 16 | 50-55 | 20-25 |
4 | 30 | 44-46 | 190-220 | 60-70 | 20 | 55-60 | 20-25 |
5 | 40 | 59-61 | 170-200 | 70-100 | 25 | 50-55 | 20-25 |
6 | 50 | 74-76 | 150-180 | 110-140 | 25 | 45-50 | 20-25 |
7 | 60 | 89-91 | 130-160 | 120-150 | 35 | 40-45 | 20-25 |
2.半桥搭桥板15-30KW参数表如下
序号 | 功率(KW) | 输入电流(A) | 电感量(uH) | 线圈电流(A) | 线横截面(mm2)国标 | 有效长度(m)两边各3米留边引线 | 保温棉厚度(mm) |
1 | 15 | 21.5-23.5 | 120-150 | 50-60 | 16 | 30-35 | 20-25 |
2 | 20 | 29-31 | 100-110 | 60-70 | 20 | 25-30 | 20-25 |
3 | 25 | 36.5-38.5 | 80-90 | 70-80 | 25 | 20-25 | 20-25 |
4 | 30 | 44-46 | 60-70 | 90-100 | 30 | 20-25 | 20-25 |
3.半桥一体板15W参数表如下
序号 | 功率(KW) | 输入电流(A) | 电感量(uH) | 线圈电流(A) | 线横截面(mm2)国标 | 有效长度(m)两边各3米留边引线 | 保温棉厚度(mm) |
1 | 15 | 21.5-23.5 | 120-150 | 50-60 | 16 | 30-35 | 20-25 |
4.半桥一体板10KW参数表如下
序号 | 功率(KW) | 输入电流(A) | 电感量(uH) | 线圈电流(A) | 线横截面(mm2)国标 | 有效长度(m)两边各3米留边引线 | 保温棉厚度(mm) |
1 | 10 | 14-16 | 150-180 | 40-50 | 10 | 25-30 | 25 |
5.半桥单管一体板5KW-8KW参数表如下
序号 | 功率(KW) | 输入电流(A) | 电感量(uH) | 线圈电流(A) | 线横截面(mm2)国标 | 有效长度(m)两边各3米留边引线 | 保温棉厚度(mm) |
1 | 5 | 6.5-8.5 | 250-300 | 20-30 | 6 | 45-55 | 20 |
2 | 8 | 11-13 | 200-250 | 25-35 | 8-10 | 35-45 | 20 |
注意:要求所有电磁加热机芯都工作在弱感区。以上电感量仅为参考,具体要求根据实际功率调试为准,通过调整谐振电容及增减线圈匝数达到最佳工作状态,加热温度要求高的感量适当减小,工作频率在7.5-17KHz范围内。(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)(特殊材料要特殊调试并与我司沟通)
四、名成电磁加热控制器工作状态
为了方便操作,所有显示板功能键统一
1.参数设置依次顺序
长按+号键3秒进入设置界面如下(按确认键循环移位,功能键设定下一项,按+或-键参数调节)设定好参数后重新上电开机
① 代码P(功率设定)
② 代码C(IGBT高低温报警,设定可调温度30-79℃)
③ 代码T(线圈高低温报警,设定可调温度0-140℃)采暧机型
④ 代码EE(锁相使能报警设定EE=0是21KHZ生效,EE=1是20KHZ生效,EE=2是18KHZ生效,EE=3是16KHZ生效)
⑤ 代码E2(输入电压报警选择E2=0取消,E2=1生效)
⑥ 代码EC(频率超高报警选择EC=0取消,EC=1生效)
⑦ 代码TC(线圈高低温报警选择TC=0取消,TC=1生效) 采暧机型
⑧ 代码PC(PID调功选择,通用0-5V,4-20MA,电位器无极调功。PC=0取消,PC=1生效)
2.各项功能代码依次顺序
① 代码A(工作电流)
② 代码F(工作频率)
③ 代码U(工作电压)
④ 代码C(IGBT工作温度)
⑤ 代码T(感应线圈工作温度)
⑥ 代码PASS(已谐振锁相)
⑦ 代码UNPA(没谐振锁相)
⑧ 代码P(当前使用功率)
3.故障代码
“-E1-”:输出互感器接反,接触不良或漏插;
“-E2-”:欠压保护或缺相(低于310V);
“-E3-”:线圈探头开路或没插;
“-E4-”:IGBT超温保护或探头短路;
“-E5-”:IGBT低温保护-10℃或探头开路;
“-E6-”:IGBT过流保护;
“-E8-”:输入过流保护或霍尔传感器连接不良;
“-EA-”:感应线圈超温或探头短路;
五,待机状态下:
1.通电待机---控制板上电源指示灯亮.
2.通电待机---风机运行一分钟
3.按功能键可查看电压,默认功率,IGBT温度,(用于采暧的可查看线圈温度)
六,开机状态下:
1.开机---控制板上电源指示灯亮.
2.风机运行一直工作
3. 按功能键可查看电压,使用功率,IGBT温度,感应线圈温度,频率,工作电流,锁相状态,(用于采暧的可查看线圈温度)
七,机芯运行状况与调试详解:
工作状况有两种显示,代码PASS(已谐振锁相) ,代码UNPA(没谐振锁相) 如果机芯工作在“PASS”状态表示系统已找到谐振点或正处在谐振状态,此时应该断电关机,再将线圈减少2-3圈,让机芯工作在弱感区,然后开机运行查看显示会由PASS变为UNPA,这种工作状况是最佳的 。每台机芯都要这么调试,先让它谐振再减少线圈。这样的好处,IGBT发热小,开关损耗小,电容电感基本成电阻性。同一加热负载多台机芯同时动行,每组线圈之间的间距须大于150MM以上。
八,使用维护:
1、主机要定期除尘,一般1个月除一次,可用软毛刷或高压气枪除尘,以保证仪器内部良好的通风环境。
2、如使用环境是带有腐蚀性气体的地方须喷上绝缘清漆。或者用其它的绝缘防腐材料。
3、要定期查看机芯各项参数是否工作正常
